调度绞车结构特征和原理

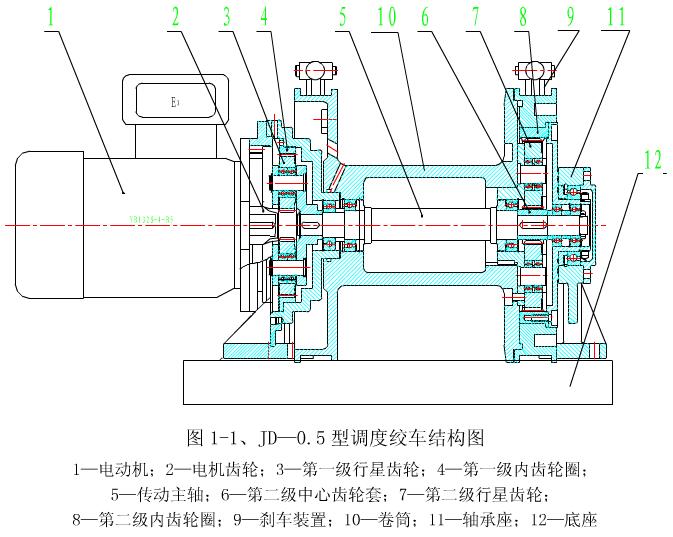

从图中可以看出,它的传动原理是用右闸闸住内齿轮圈,此时左闸松开状态,右部的大内齿轮圈不转,中心齿轮(太阳轮)的旋转带动行星齿轮旋转,此时的行星齿轮除绕自身中心轴线旋转,同时又在与大内齿轮圈作相对旋转——公转运动,由于右部的大内齿轮圈不旋转,因而行星齿轮公转而带动行星架作旋转运动,行星架与卷筒固定在一起的,因此滚筒作相对应的旋转而工作。卷筒的正反转为调度绞车的收放钢丝绳工作。反之,当松开右手制动闸时,整个传动成为定轴轮系,这时卷筒不转动(达到绞车制动),电动机与各个齿轮空转。
