斜井跑车防护装置的部件功能介绍

发布时间:2015-12-08   点击:

  下面讲述下斜井跑车防护装置的部件功能介绍,希望对大家能有所帮助:


  (1) 跑车防护装置用主控箱:


  主控箱接收传感器及显示柜的高低电平信号,通过PLC逻辑控制分析,并发出相应的指令,控制辅助控制箱和状态报警显示柜。


  (2) 跑车防护装置用辅助控制箱


  当辅助控制箱接收到主控箱及相应传感器的信号后,通过PLC逻辑控制分析,从而控制电动收放绞车的提起或下放。

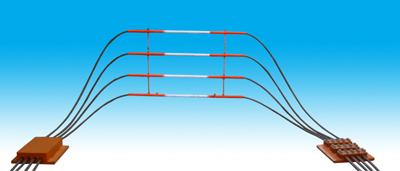

斜井跑车防护装置的部件功能


  (3) 矿用本安型状态报警显示柜


  按动显示柜相应按键,可提供高低电平信号给主控箱;显示柜在接收到主控箱的指令后,实时显示矿车的距离、显示每档挡车栏的提起和下放的状态、显示故障信息、语音报警等相应指令。


  (4) 电动收放绞车


  电动收放绞车以矿用隔爆电机为动力来源,通过减速机输出动力,带动螺旋传动装置转动,使挡车网拉起和降落;通过螺旋传动装置处的位置传感器发出的控制信号,来对挡车栏的提升、下放位置进行定位。


  (5) 挡车栏


  挡车栏是一套门式挡车网,发生跑车情况时,通过门式挡车网作用,将矿车拦住。


  (6) 钢丝绳保险


  钢丝绳保险安装在电动收放绞车和挡车栏的牵引绳上,正常过车时,具有足够的强度来拉起和降落挡车网;当发生跑车事故时,矿车撞在挡车网上,当挡车网向下缓冲时,将钢丝绳保险拉断,保护电动收放机构不被拉坏。


  钢丝绳保险采用双保险结构,即每只钢丝绳保险均拥有一个备用保险,在正常工作时,如一只保险因疲劳损坏,备用保险将立即起作用,确保挡车栏提升系统的稳定运行。


  (7) 手动控制按钮


  矿用隔爆型手动控制按钮采用红绿双按钮,安装于每道挡车栏附近的巷道壁上。


  在跑车防护装置处于手动控制状态下时,对于每档挡车栏,按住该档挡车栏附近的绿色按钮,挡车网将被提起,当停止按住绿色按钮或是提升到达一定高度后,挡车网将自动定位;按住该档挡车栏附近的红色按钮,挡车网将被下放,当停止按住红色按钮或是下放到一定位置后,挡车网将自动定位。在跑车防护装置处于自动控制状态下时,手动控制按钮不起作用。登录 http://www.sdtmgk.com/ 了解更有相关的信息
